Xi lanh trượt khí nén AIRTAC HLQ12X30SA; AIRTAC HLS12X50SB; AIRTAC HLQL12X30SA

Đại lý AIRTAC Việt Nam – Fadatech là nhà phân phối chính thức uy tín hàng đầu

Công ty Fadatech Việt Nam là đơn vị đại lý AIRTAC Việt Nam, nhà phân phối AIRTAC Việt Nam và cũng là đại lý chính thức AIRTAC Việt Nam. Fadatech Việt Nam luôn đảm bảo cung cấp sản phẩm chính hãng, chất lượng đạt chuẩn quốc tế, giúp doanh nghiệp duy trì hiệu suất hệ thống khí nén một cách tối ưu.

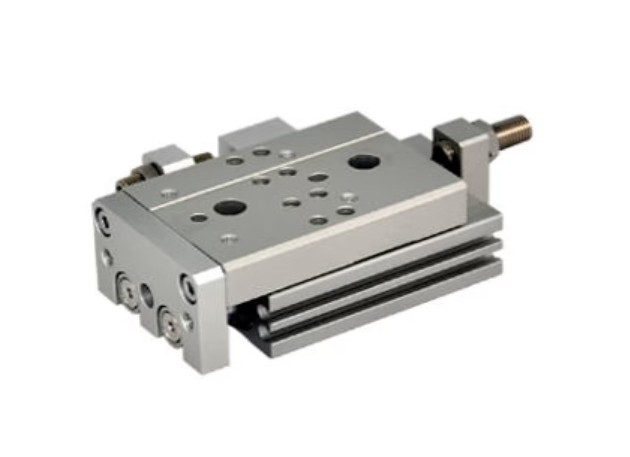

– Xi lanh trượt khí nén AIRTAC HLQ12X30SA

AIRTAC HLQ12X30SA là một loại xi lanh trượt khí nén nhỏ gọn (compact slide cylinder) với đường kính piston 12mm và hành trình 30mm. Sản phẩm này được thiết kế để thay thế cho dòng SMC MXQ và nổi bật với độ chính xác và độ cứng cao nhờ sử dụng vòng bi tuyến tính tuần hoàn

Thông số kỹ thuật chính

Đây là các thông số kỹ thuật chi tiết của xi lanh AIRTAC HLQ12X30SA:

Tính năng	Chi tiết
Loại thiết bị	Xy lanh trượt (Slide Table Cylinder)
Hãng sản xuất	Airtac International
Xuất xứ	Đài Loan
Đường kính piston	12 mm
Hành trình	30 mm
Kiểu tác động	Tác động kép (Double Acting)
Môi trường làm việc	Khí nén (được lọc 40µm hoặc nhỏ hơn)
Áp suất hoạt động	Khoảng 0.15 ~ 0.7 MPa (22 ~ 100 Psi)
Áp suất tối đa	Lên đến 1.2 MPa (175 Psi)
Phạm vi tốc độ	50 ~ 500 mm/s
Từ tính	Có tích hợp nam châm (With Magnet)
Điều chỉnh hành trình	Nút cao su điều chỉnh mở rộng ở cả hai đầu
Kích thước cổng	M5 x 0.8
Kiểu ren	Ren PT (Ren côn)
Loại vòng bi	Vòng bi tuyến tính tuần hoàn (Recirculating linear ball bearing)

Đặc điểm nổi bật

• Độ chính xác và độ cứng cao: Sử dụng vòng bi tuyến tính tuần hoàn giúp đạt được độ chính xác và độ cứng cao, đồng thời có chức năng chống gỉ và chống bụi.
• Thiết kế dẫn hướng đôi: Ray dẫn hướng đôi giúp piston hoạt động ổn định và chính xác hơn, giảm thiểu hiện tượng lệch hoặc rung lắc.
• Lắp đặt linh hoạt: Có lỗ xuyên qua để lắp thân máy và các lỗ chốt định vị giúp cải thiện khả năng lặp lại khi lắp đặt chi tiết gia công.
• Thiết kế khớp nổi: Thanh piston không phải chịu thêm mô-men xoắn bổ sung, giúp tăng tuổi thọ sản phẩm.

Khe lắp cảm biến: Có các khe lắp cảm biến ở bên cạnh thân xi lanh, thuận tiện cho việc lắp đặt công tắc cảm ứng (sensor switch) như CMSH, DMSH, EMSH.

– Xi lanh trượt khí nén AIRTAC HLS12X50SB

Thông Số Kỹ Thuật Chính

Đây là các thông số kỹ thuật chi tiết của xi lanh AIRTAC HLS12X50SB:

Tính năng	Chi tiết
Loại xi lanh	Xi lanh trượt nhỏ gọn (Compact Slide Cylinder)
Kiểu hoạt động	Tác động kép (Double acting type)
Đường kính piston	12 mm
Hành trình	50 mm
Kiểu dẫn hướng	Ray dẫn hướng đôi, bạc đạn con lăn chéo (Cross roller bearing)
Chức năng giảm chấn	Giảm chấn điều chỉnh ở cả hai đầu (Shock absorber on both ends)
Từ tính	Có tích hợp nam châm (With Magnet)
Môi trường làm việc	Khí nén (đã lọc qua bộ lọc 40μm hoặc nhỏ hơn)
Áp suất hoạt động	0.15 ~ 0.7 MPa (khoảng 1.5 ~ 7 bar hoặc 22 ~ 100 psi)
Áp suất tối đa	1.05 MPa (khoảng 10.5 bar hoặc 150 psi)
Phạm vi tốc độ	50 ~ 500 mm/s
Kích thước cổng khí	M5x0.8
Nhiệt độ hoạt động	-20°C ~ +70°C

Tính năng nổi bật

• Độ chính xác và độ cứng cao: Sử dụng vòng bi tuyến tính tuần hoàn (recirculating linear ball bearing) giúp đạt độ chính xác và độ cứng cao, chống gỉ và chống bụi tốt.
• Thiết kế hai trục: Cấu trúc hai trục (dual rod) giúp tăng gấp đôi lực đẩy đầu ra.
• Lắp đặt linh hoạt: Có các lỗ lắp đặt thân xi lanh từ 3 hướng khác nhau.
• Thiết kế khớp nối nổi: Thanh piston không cần chịu thêm mô-men xoắn bổ sung.

Tương thích cảm biến: Có rãnh lắp cảm biến từ dọc thân xi lanh, thuận tiện cho việc lắp đặt công tắc cảm ứng.

– Xi lanh trượt khí nén AIRTAC HLQL12X30SA

Tính năng và thông số kỹ thuật

Xi lanh AIRTAC HLQ12X30SA thuộc dòng HLQ, nổi bật với các tính năng và thông số kỹ thuật sau:

Tính năng/Thông số	Chi tiết
Loại	Xi lanh trượt nhỏ gọn (Compact slide cylinder)
Kiểu tác động	Tác động kép (Double acting type)
Đường kính piston (Bore size)	12 mm
Hành trình (Stroke)	30 mm
Bộ phận dẫn hướng	Ổ bi tuyến tính tuần hoàn (Recirculating linear ball bearing), ray dẫn hướng đôi
Từ tính	Có tích hợp nam châm (With magnet)
Điều chỉnh hành trình	Nút cao su điều chỉnh mở rộng ở cả hai đầu
Áp suất hoạt động	0.15 ~ 0.7 MPa (khoảng 22 ~ 100 Psi)
Áp suất tối đa	1.2 MPa (khoảng 175 Psi)
Tốc độ	50 ~ 500 mm/s
Cổng kết nối khí	M5 x 0.8
Nhiệt độ hoạt động	-20°C ~ 70°C
Chất lỏng sử dụng	Khí nén (đã lọc qua bộ lọc 40µm hoặc nhỏ hơn)

Ưu điểm nổi bật

• Độ chính xác và độ cứng cao: Nhờ sử dụng ổ bi tuyến tính tuần hoàn, xi lanh đạt độ chính xác và độ cứng cao, chống gỉ và chống bụi tốt.
• Thiết kế nhỏ gọn: Kích thước nhỏ gọn làm cho sản phẩm phù hợp với các thiết bị tự động hóa có không gian hạn chế.
• Lắp đặt linh hoạt: Có nhiều lỗ xuyên và lỗ chốt để định vị, cải thiện khả năng lặp lại khi lắp đặt chi tiết gia công hoặc lắp đặt thân máy từ nhiều hướng.
• Thiết kế khớp nối nổi (Floating joint): Trục piston không cần chịu thêm mô-men xoắn ngoài, giúp bảo vệ xi lanh và kéo dài tuổi thọ.
• Dễ dàng lắp đặt cảm biến: Thân xi lanh có các rãnh lắp công tắc cảm ứng từ (sensor switch) một cách thuận tiện.

Ứng dụng

Xi lanh AIRTAC HLQ12X30SA được ứng dụng rộng rãi trong các ngành công nghiệp và tự động hóa, đặc biệt trong các máy móc cần chuyển động tịnh tiến chính xác và tải trọng vừa phải, chẳng hạn như:

• Máy đóng gói, máy in ấn, máy ngành nhựa và thực phẩm.
• Hệ thống tự động hóa công nghiệp và robotics.
• Thiết bị y tế, máy gia công kim loại và gỗ.

Hãy liên hệ với Công ty Fadatech để được báo giá nhanh nhất.
