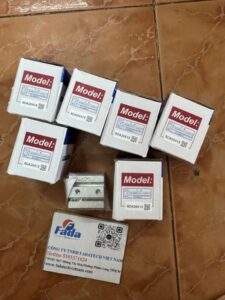

Xi Lanh Khí Nén AIRTAC SDA20X15

1. Giới thiệu tổng quan về sản phẩm

AIRTAC SDA20X15 là dòng xi lanh khí nén thân vuông nhỏ gọn (Compact Cylinder) cao cấp thuộc thương hiệu Airtac (Đài Loan). Thiết bị này chuyên dụng cho các ứng dụng cơ cấu chấp hành trong hệ thống tự động hóa. Sản phẩm sở hữu kết cấu vững chắc với phần thân được đúc từ hợp kim nhôm nguyên khối. Nhờ vậy, thiết bị có khả năng chịu lực tốt và chống biến dạng cao khi vận hành. Bề mặt lòng xi lanh được xử lý anodized hóa cứng giúp giảm thiểu tối đa hệ số ma sát. Trục piston làm bằng thép carbon cường độ cao gia tăng độ bền chịu tải. Kích thước siêu nhỏ gọn giúp tối ưu không gian lắp đặt trong tủ máy.

2. Thông số kỹ thuật chi tiết của AIRTAC SDA20X15

Dưới đây là các thông số kỹ thuật cơ bản của dòng thiết bị khí nén này:

• • Mã sản phẩm: AIRTAC SDA20X15.
  • Thương hiệu: AIRTAC (Đài Loan).
  • Đường kính piston (Bore): 20 mm.
  • Hành trình xi lanh (Stroke): 15 mm.
  • Lưu chất sử dụng: Khí nén sạch (Đã qua lọc 40µm).
  • Kiểu tác động: Tác động kép (Double acting).
  • Áp suất vận hành: Từ 0.1 đến 1.0 MPa.
  • Áp suất chịu đựng tối đa: 1.5 MPa.
  • Kích thước cổng ren cấp khí: M5 x 0.8.
  • Tốc độ làm việc: Từ 30 đến 500 mm/s.

3. Nguyên lý hoạt động của thiết bị

Thiết bị vận hành dựa trên nguyên lý chuyển hóa năng lượng áp suất của khí nén thành động năng cơ học. Khi khí nén được cấp vào cổng ren phía sau của AIRTAC SDA20X15, áp lực khí sẽ đẩy piston trượt dọc về phía trước. Hành trình tiến này tạo ra lực đẩy cơ học để tác động lên phôi hoặc cơ cấu máy. Ngược lại, khi nguồn khí điều khiển chuyển hướng sang cấp vào cổng ren phía trước, piston sẽ bị đẩy lùi về vị trí ban đầu. Chu trình tác động kép này diễn ra liên tục nhờ sự điều hướng dòng khí của van điện từ. Hệ thống màng đệm cao su tích hợp ở hai đầu giúp giảm chấn và triệt tiêu lực va đập khi piston đi hết hành trình.

4. Hướng dẫn lắp đặt và bảo dưỡng AIRTAC SDA20X15

Quá trình thi công gá lắp cụm xi lanh cần tuân thủ các bước kỹ thuật tiêu chuẩn sau:

• • Gá đặt cố định: Sử dụng các lỗ ren bố trí sẵn trên thân vuông để bắt vít cố định xi lanh vào bệ máy.
  • Kết nối ống khí: Gắn các đầu nối nhanh cỡ ren M5 vào hai cổng cấp khí của thiết bị.
  • Kiểm tra độ đồng tâm: Đảm bảo trục piston của AIRTAC SDA20X15 được lắp thẳng hàng với tải để tránh hiện tượng cong trục.
  • Điều chỉnh tốc độ: Gắn thêm van tiết lưu điều khiển lưu lượng khí để làm mịn hành trình di chuyển.
  • Lọc khí nén đầu vào: Luôn sử dụng bộ lọc khí FRL để loại bỏ hơi nước và bụi bẩn trước khi cấp vào xi lanh.
  • Tra dầu bôi trơn: Định kỳ bổ sung dầu bôi trơn chuyên dụng cho khí nén (ISO VG32) để bảo vệ phớt cao su.

5. Ưu điểm vượt trội của xi lanh AIRTAC SDA20X15

Dòng sản phẩm cấu trúc dạng vuông thế hệ mới này sở hữu nhiều đặc tính nâng cấp đáng giá:

• • Tiết kiệm diện tích: Thiết kế compact giúp giảm chiều dài tổng thể tới 40% so với xi lanh tròn tiêu chuẩn.
  • Khả năng chịu tải tốt: Thân nhôm đúc nguyên khối chống chịu momen xoắn và lực tác động ngang hiệu quả.
  • Phớt chặn cao cấp: Sử dụng phớt cao su NBR chịu dầu giúp ngăn chặn hoàn toàn hiện tượng rò rỉ khí nén.
  • Vận hành mượt mà: Bề mặt trục piston mạ crom siêu mịn giảm thiểu tiếng ồn và gia tăng tuổi thọ.
  • Chi phí tối ưu: Mang lại hiệu suất làm việc bền bỉ tương đương các dòng xi lanh EU/Japan với mức giá cạnh tranh.

6. Ứng dụng thực tế trong công nghiệp

Sản phẩm được ứng dụng rộng rãi trong nhiều dây chuyền chế tạo và đóng gói tự động:

• • Cơ cấu kẹp phôi: Sử dụng để cố định các chi tiết nhỏ trong máy gia công CNC, máy ép mạch.
  • Dây chuyền đóng gói: Ứng dụng AIRTAC SDA20X15 để đẩy hộp giấy, dán nhãn sản phẩm hoặc gạt phân loại hàng hóa.
  • Sản xuất điện tử: Dùng trong các tay máy robot gắp thả linh kiện bán dẫn trên bo mạch mạch in.
  • Nghành may mặc: Cấu thành nên các cơ cấu dập mác, cắt chỉ tự động của máy may công nghiệp.
  • Chế biến thực phẩm: Lắp đặt trong các hệ thống phân chia khay, đóng nắp chai nước tự động.

7. Câu hỏi thường gặp về sản phẩm AIRTAC SDA20X15

• • Mã SDA20X15 này có tích hợp sẵn vòng từ để dùng với cảm biến hành trình không?
    Phiên bản tiêu chuẩn SDA20X15 không có từ tính. Nếu bạn muốn sử dụng cảm biến để nhận biết hành trình piston, bạn cần đặt hàng dòng mã có hậu tố “S” (Mã sản phẩm là SDAS20X15).
  • Tôi có thể sử dụng xi lanh này trong môi trường nhiệt độ cao trên 80°C không?
    Dòng xi lanh tiêu chuẩn AIRTAC SDA20X15 sử dụng phớt cao su NBR với dải nhiệt hoạt động từ -20°C đến 70°C. Trong môi trường nhiệt độ cao, bạn phải đặt loại phớt Viton chịu nhiệt đặc biệt.
  • Kích thước ren đầu trục piston của mã sản phẩm này là bao nhiêu?
    Mã sản phẩm tiêu chuẩn sở hữu đầu trục ren trong (Female thread) kích thước M5x0.8. Bạn hoàn toàn có thể mua thêm đầu ren ngoài hoặc đầu lắc để nối dài tùy theo cơ cấu cơ khí.

---
