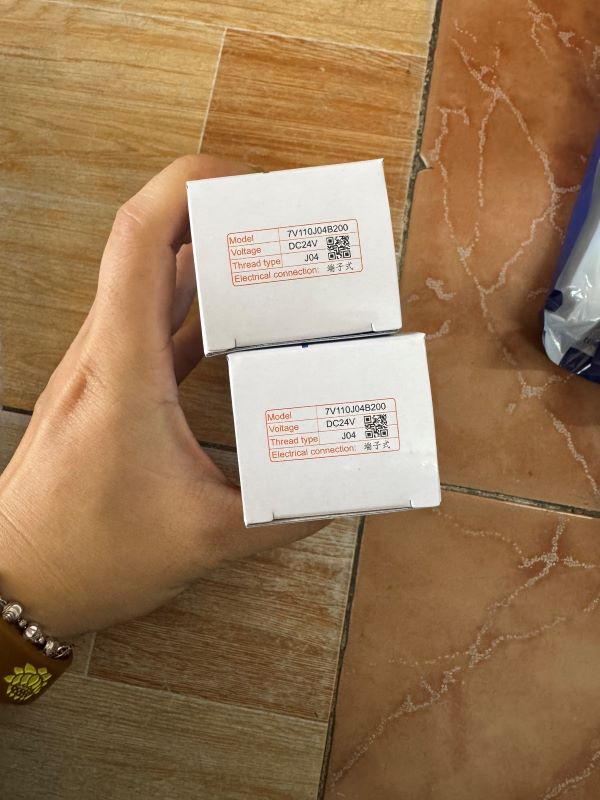

Van Điện Từ Airtac 7V110J04B200

1. Giới thiệu tổng quan về sản phẩm

Airtac 7V110J04B200 là dòng van điện từ khí nén 5 cổng 2 vị trí (5/2 Way) cao cấp thuộc 7V Series của thương hiệu Airtac. Sản phẩm sở hữu thiết kế dạng khối siêu nhỏ gọn giúp tối ưu hóa diện tích tủ điện. Điểm nhấn công nghệ của mã này là kiểu đấu điện Terminal linh hoạt đột phá. Kết cấu thông minh cho phép người dùng tùy ý cắm dây theo chiều ngang hoặc chiều dọc. Van chuyên dùng để điều khiển đảo chiều các dòng xi lanh khí nén tác động kép. Đây là giải pháp kỹ thuật hoàn hảo cho các hệ thống tự động hóa yêu cầu mật độ lắp đặt dày đặc.

2. Thông số kỹ thuật chi tiết của Airtac 7V110J04B200

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn từ nhà sản xuất Airtac:

• • Chủng loại thiết bị: Van điện từ khí nén sê-ri 7V100 loại một đầu coil (Single Solenoid).
  • Cấu hình chuyển đổi: Cơ cấu 5 cổng 2 vị trí tự động hồi về bằng lò xo cơ học.
  • Điện áp điều khiển coil: Sử dụng dòng điện một chiều DC 24V an toàn chống giật.
  • Kiểu kết nối đường khí: Cổng cắm nhanh (Tube Type) tích hợp sẵn trên thân van.
  • Kích thước ống khí tương thích: Đường kính ngoài ống khí đạt kích thước phi 4mm (J04).
  • Áp suất vận hành định mức: Dải áp suất làm việc tiêu chuẩn từ 0.15 MPa đến 0.8 MPa.
  • Áp suất chịu tải tối đa: Khả năng chịu áp lực phá hủy đạt mức 1.2 MPa.
  • Thời gian đáp ứng đóng mở: Tốc độ phản hồi chu trình siêu nhanh dưới 0.05 giây.
  • Chiều dài dây điện cáp đúc: Dây dẫn điện kéo dài tiêu chuẩn 2.0 mét (B200).
  • Cấu trúc xả khí phi công: Thiết kế cấu trúc xả trong (Inner Exhaust Structure) gom khí thông minh.

3. Nguyên lý hoạt động của Airtac 7V110J04B200

Thiết bị vận hành dựa trên nguyên lý cảm ứng điện từ kết hợp con trượt sliding spool. Ở trạng thái tĩnh khi chưa cấp điện áp DC 24V vào cuộn coil từ trường. Lò xo bên trong đẩy trục van giữ nguyên ở vị trí sơ cấp ban đầu. Dòng khí nén đi vào cổng P sẽ được dẫn hướng thoát ra cổng làm việc thứ nhất. Khi bạn cấp dòng điện DC 24V, lực từ trường lập tức thắng lực lò xo để hút lõi thép.

Con trượt dịch chuyển làm thông mạch dòng khí nén chuyển sang cổng làm việc thứ hai. Đồng thời, lượng khí xả từ xi lanh được gom lại và thoát ra qua cổng R hoặc S. Khi ngắt nguồn điện, lò xo cơ học lập tức phản hồi đẩy van về trạng thái tĩnh. Thiết bị Airtac 7V110J04B200 thực hiện chu trình đảo chiều liên tục với độ chính xác tuyệt đối.

4. Hướng dẫn lắp đặt và kết nối ống khí

Để thiết bị vận hành ổn định và không bị rò rỉ, bạn làm theo quy trình:

• • Bước 1: Vệ sinh sạch sẽ bụi bẩn bám trên bề mặt đế manifold hoặc gá máy.
  • Bước 2: Định vị thân van cố định bằng các ốc vít kỹ thuật đi kèm bộ sản phẩm.
  • Bước 3: Điều chỉnh hướng cắm của đầu coil điện theo chiều dọc hoặc ngang tùy vị trí.
  • Bước 4: Dùng kìm chuyên dụng cắt phẳng đầu ống khí phi 4mm vuông góc 90 độ.
  • Bước 5: Ấn mạnh thẳng tay ống phi 4mm vào cổng cắm nhanh J04 cho tới kịch ngàm.
  • Bước 6: Đấu nối hai đầu dây của cáp B200 vào nguồn cấp mạch điều khiển PLC.
  • Bước 7: Cấp nguồn khí nén từ từ để test thử độ nhạy đóng mở của Airtac 7V110J04B200.

5. Ưu điểm nổi bật của dòng sản phẩm Airtac 7V110J04B200

Sản phẩm sở hữu nhiều đặc tính cơ lý ưu việt vượt trội trong phân khúc:

• • Thân van đúc bằng hợp kim nhôm nguyên khối chịu áp lực cực tốt.
  • Cổng cắm nhanh 4mm đúc liền giúp tiết kiệm chi phí mua cút nối ren.
  • Đầu cắm dây điện xoay hướng linh hoạt giúp thu gọn kích thước hộp tủ điện.
  • Công nghệ xử lý lòng xi lanh đặc biệt giúp giảm ma sát mài mòn con trượt.
  • Tốc độ phản hồi cực nhanh dưới 0.05s đáp ứng dây chuyền nhịp độ cao.
  • Cấu trúc Inner Exhaust giúp gom khí xả phi công bảo vệ môi trường sạch sẽ.

6. Ứng dụng thực tế của mã sản phẩm

Thiết bị Airtac 7V110J04B200 được ứng dụng rộng rãi trong công nghiệp tự động:

• • Điều khiển chuyển động tịnh tiến của các dòng xi lanh khí nén cỡ nhỏ.
  • Ứng dụng trên các tay gắp linh kiện cơ khí của robot phân loại sản phẩm.
  • Tích hợp thành cụm van trên đế manifold trong máy đóng gói bao bì.
  • Sử dụng trong các dây chuyền sản xuất bo mạch và linh kiện điện tử.
  • Kiểm soát hành trình đóng cắt của các cơ cấu chấp hành khí nén nhà xưởng.

7. Câu hỏi thường gặp khi sử dụng thiết bị

Người vận hành hệ thống thường thắc mắc các câu hỏi kỹ thuật sau:

• Mã van này có thể lắp ghép thành một cụm van dùng chung đế không? Có, dòng Airtac 7V110J04B200 hỗ trợ ghép nối lên đế manifold để tối ưu không gian.
• Cổng kết nối khí của van có ren để vặn đầu nối thông thường không? Không, phiên bản đuôi J04 là dạng cổng cắm nhanh trực tiếp cho ống phi 4mm.
• Thiết bị này sử dụng nguồn điện áp bao nhiêu để kích hoạt? Mã sản phẩm tích hợp cuộn coil sử dụng nguồn điện một chiều DC 24V.
• Hệ thống khí nén có cần phải tra thêm dầu bôi trơn khi dùng van không? Van hoạt động bền bỉ không cần tra dầu nhờ lớp mỡ bôi trơn tích hợp sẵn.
