Van Điện Từ AIRTAC 4V110M5B – Thiết Kế 5 Cổng 2 Vị Trí, Điều Khiển Coil Đơn 24VDC

1. Giới thiệu sản phẩm

Van điện từ AIRTAC 4V110M5B là linh kiện phân phối khí nén thuộc dòng 4V100 Series của Airtac. Thiết bị sở hữu cấu trúc 5 cổng 2 vị trí vận hành bằng một đầu coil điện. Vỏ ngoài làm bằng hợp kim nhôm cứng cáp giúp bảo vệ tốt các chi tiết cơ khí. Sản phẩm tích hợp công nghệ cột trượt mang lại khả năng phản ứng cực kỳ nhạy bén. Kích thước siêu nhỏ gọn giúp tối ưu không gian khi lắp ráp hệ thống tủ điện. Hiện nay, van điện từ AIRTAC 4V110M5B được ứng dụng để điều khiển các dòng xy lanh cỡ nhỏ.

2. Thông số kỹ thuật

• Thương hiệu: Airtac (Đài Loan)

• Mã sản phẩm: 4V110M5B (Hoặc 4V110-M5-B)

• Loại van: Van khí nén 5/2 (5 cổng 2 vị trí)

• Kiểu điều khiển: Đơn điều khiển điện (Một đầu coil điện)

• Điện áp hoạt động: 24VDC (Ký hiệu chữ B ở cuối mã sản phẩm)

• Kích thước cổng cấp khí (P): Ren M5x0.8

• Kích thước cổng làm việc (A, B): Ren M5x0.8

• Kích thước cổng xả khí (R, S): Ren M5x0.8

• Áp suất vận hành: 0.15 ~ 0.8 MPa (tương đương 1.5 ~ 8.0 bar)

• Nhiệt độ làm việc: -20°C ~ 70°C

• Tần số hành trình tối đa: 5 chu kỳ/giây

3. Nguyên lý hoạt động của AIRTAC 4V110M5B

Thiết bị sử dụng lực điện từ để dịch chuyển lõi trượt nhằm thay đổi hướng đi của dòng khí. Van điện từ AIRTAC 4V110M5B vận hành chính xác thông qua trạng thái cấp hoặc ngắt nguồn điện điều khiển:

• Trạng thái chưa cấp điện: Lò xo đẩy lõi trượt về vị trí mặc định ban đầu. Cổng cấp khí P thông với cổng A để cấp khí vào một đầu xy lanh. Đồng thời, cổng B thông với cổng xả S để thoát khí ra ngoài.

• Trạng thái cấp điện 24VDC: Cuộn coil sinh ra lực hút điện từ kéo lõi trượt dịch chuyển sang vị trí thứ hai. Cổng P đảo chiều thông với cổng B để đẩy trục xy lanh hoạt động. Đồng thời, cổng A thông với cổng xả R để xả áp.

• Cơ chế bôi trơn: Lỗ trong của van được xử lý bề mặt bằng công nghệ đặc biệt giúp giảm ma sát mài mòn, vận hành trơn tru mà không cần thêm dầu bôi trơn phụ trợ.

4. Hướng dẫn lắp đặt và sử dụng

• Bước 1: Kiểm tra kỹ mã hàng van điện từ AIRTAC 4V110M5B và điện áp nguồn 24VDC cấp vào.

• Bước 2: Lắp đặt các đầu nối nhanh ren M5 vào đúng các ký hiệu cổng P, A, B, R, S trên thân van.

• Bước 3: Sử dụng thêm giảm thanh ren M5 tại cổng R và S để hạn chế tiếng ồn và ngăn bụi bẩn lọt vào.

• Bước 4: Định vị thân van trực tiếp lên gá máy hoặc ghép chung vào đế van (Manifold) để tiết kiệm không gian.

• Bước 5: Kết nối dây dẫn khí nén sạch từ bộ lọc vào cổng P và nối hai cổng A, B tới các đầu của xy lanh.

• Bước 6: Đấu nối dây điện nguồn 24VDC vào rắc cắm của đầu coil điện một cách chắc chắn.

• Bước 7: Nhấn nút thử tay (Manual override) màu đỏ trên thân để kiểm tra đảo mạch trước khi chạy điện chính thức.

5. Ưu điểm nổi bật của AIRTAC 4V110M5B

• Độ kín khít cao: Cấu trúc cột trượt kết hợp gioăng cao cấp giúp chống rò rỉ áp suất tối đa.

• Phản ứng siêu nhạy: Thời gian đóng mở mạch khí cực ngắn, nâng cao hiệu suất cho toàn hệ thống.

• Áp suất khởi động thấp: Thiết kế tối ưu giúp van dễ dàng kích hoạt chỉ với mức áp suất nhỏ.

• Lắp đặt linh hoạt: Khả năng ghép nối thành chuỗi nhiều van trên một đế chung rất gọn gàng.

• Tuổi thọ vượt trội: Lỗ trong áp dụng công nghệ xử lý giảm ma sát giúp van hoạt động bền bỉ dài lâu.

• Thân thiện môi trường: Thiết kế không cần dùng dầu bôi trơn, giữ cho nguồn khí đầu ra luôn sạch sẽ.

6. Ứng dụng thực tế

Nhờ thiết kế nhỏ gọn và khả năng đóng cắt linh hoạt, van điện từ AIRTAC 4V110M5B được ứng dụng phổ biến:

• Điều khiển xy lanh: Chuyên dùng để đóng mở, đảo chiều cho các dòng xy lanh khí nén mini.

• Lắp ráp linh kiện: Ứng dụng trong các máy cắm chíp, máy hàn mạch in yêu cầu cơ cấu chấp hành nhỏ.

• Thiết bị đóng gói: Tham gia điều khiển các tay gạt phân loại, dập ghim bao bì tự động tốc độ cao.

• Ngành dược phẩm: Sử dụng trong các dây chuyền chiết rót thuốc viên, đóng chai nhờ tiêu chuẩn khí sạch.

• Hệ thống tủ điện: Lắp đặt tập trung trong tủ điều khiển trung tâm để phân phối khí cho toàn bộ nhà xưởng.

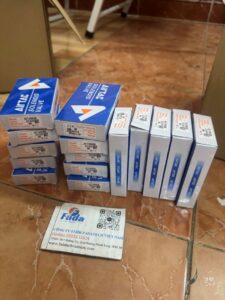

AIRTAC 4V110M5B
