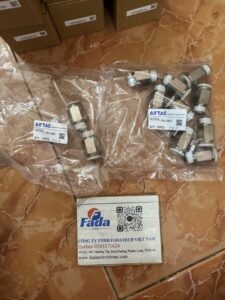

Đầu nối thẳng Airtac PC1002 – Đầu nối nhanh nối ống 10mm ren 1/4

1. Giới thiệu về sản phẩm

Airtac PC1002 là loại đầu nối nhanh dạng thẳng (Straight Fitting) vô cùng phổ biến trong ngành khí nén. Sản phẩm này có chức năng kết nối ống dẫn khí phi 10 trực tiếp vào các thiết bị. Thiết kế của Airtac PC1002 hướng đến sự tối giản và tiện lợi tuyệt đối cho người lắp đặt. Bạn chỉ cần đẩy ống vào là hoàn tất việc kết nối mà không cần thêm dụng cụ. Với cấu trúc ren ngoài bền bỉ, sản phẩm giúp hệ thống vận hành liên tục và ổn định.

2. Thông số kỹ thuật chi tiết

Các thông số kỹ thuật của mã Airtac PC1002 được hãng sản xuất quy chuẩn như sau:

• Kích thước ống kết nối: Phi 10 (10mm).
• Kích thước ren nối: 1/4″ (xấp xỉ 13mm).
• Dòng sản phẩm: PC Series (Straight Fitting).
• Lưu chất sử dụng: Không khí sạch, Chân không.
• Dải áp suất làm việc: 0 ~ 0.9 MPa (0 ~ 9 bar).
• Áp suất chịu đựng tối đa: 1.2 MPa.
• Nhiệt độ môi trường: 0 đến 60°C.
• Vật liệu chế tạo: Đồng mạ Niken và nhựa kỹ thuật cao cấp.

3. Nguyên lý hoạt động

Sản phẩm Airtac PC1002 hoạt động dựa trên cơ chế ngàm giữ bằng thép không gỉ bên trong. Khi bạn đẩy ống phi 10 vào, các răng cưa của ngàm sẽ bám chặt vào bề mặt ống. Đồng thời, vòng đệm cao su bên trong Airtac PC1002 sẽ ôm khít lấy thân ống để ngăn rò rỉ khí. Khi có áp suất khí chạy qua, lực khí sẽ đẩy ngàm giữ bám càng chặt hơn nữa. Điều này giúp mối nối với ống dẫn luôn đạt độ kín khít tuyệt đối.

4. Hướng dẫn lắp đặt và sử dụng

Để lắp đặt Airtac PC1002 đúng kỹ thuật, bạn cần thực hiện các thao tác đơn giản sau:

• Cắt ống dẫn phi 10 thật phẳng bằng dao cắt chuyên dụng để tránh rò khí.
• Đẩy mạnh ống vào đầu nối nhanh của Airtac PC1002 cho đến khi ống chạm đáy.
• Thử kéo ngược ống ra nhẹ nhàng để đảm bảo ngàm giữ đã hoạt động tốt.
• Quấn một lớp băng tan mỏng vào phần ren ngoài của Airtac PC1002 trước khi vặn.
• Để tháo ống, bạn chỉ cần nhấn đều vòng nhựa màu xanh vào sát thân và rút ống ra.

5. Ưu điểm nổi bật

Dòng sản phẩm Airtac PC1002 sở hữu nhiều đặc điểm ưu việt được kỹ thuật viên tin dùng:

• Lắp đặt siêu tốc: Giúp giảm thiểu thời gian thi công và sửa chữa máy móc.
• Chống ăn mòn: Lớp mạ Niken trên thân đồng giúp sản phẩm không bị oxy hóa.
• Chịu áp tốt: Khả năng chịu được áp suất tức thời lớn mà không bị biến dạng.
• Độ thẩm mỹ cao: Bề mặt sáng bóng cùng vòng nhựa xanh đặc trưng của hãng.
• Kích thước chính xác: Phần ren của Airtac PC1002 được gia công chuẩn xác, dễ dàng ăn khớp thiết bị.

6. Ứng dụng thực tế

Nhờ tính ứng dụng cao, Airtac PC1002 có mặt trong rất nhiều hệ thống sản xuất:

• Dây chuyền lắp ráp: Kết nối nguồn khí cho các tay gắp robot tự động.
• Máy đóng gói: Dẫn khí điều khiển các cơ cấu cắt màng và đẩy sản phẩm.
• Ngành gỗ: Lắp đặt cho các máy khoan, máy phay sử dụng khí nén.
• Sửa chữa ô tô: Sử dụng trong các thiết bị nâng hạ và máy bơm lốp.
• Hệ thống lọc nước: Kết nối các đường khí điều khiển van công nghiệp.
